Изолятор ПС 70Е

Обеспечим выгодные цены . Пишите   tehnolog-zakaz@list.ru

изолятор ПС-70Е



Стеклянный линейный подвесной изолятор ПС-70Е (для районов с нормальной степенью загрязнения атмосферы) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ.

На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов.

Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации.

На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах — на один-два изолятора больше.

Количество подвесных изоляторов ПС для ВЛ 6-35 кВ выбирается независимо от высоты над уровнем моря.

Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком.

ВНИМАНИЕ! Буква "Е" в маркировке изолятора обозначает индекс модификации изолятора и косвенно характеризует год выпуска.

Таким образом изоляторы ПС-70, ПС-70А, ПС-70Б, ПС-70В, ПС-70Г, ПС-70Д в настоящее время являются устаревшими и не выпускаются.

Современное название изолятора - ПС-70Е.



 ЦЕНЫ от 20.04.2015

Наименование изолятора

Ед.

Цена с НДС

Изолятор ТФ-20

Штука

44,72

Изолятор ШФ-10

Штука

231,59

Изолятор ШФ-20г

Штука

358,09

Изолятор ШС-10д

Штука

381,73

Изолятор ШФ-20 УО

Штука

574,59



Технические характеристики:



Тип изолятора

Механическая разрушающая сила, КН, не менее

Диаметр тарелки (D), мм

Строительная
высота, мм

Длинна пути утечки, мм

Масса, кг

Выдерживаемое напряжение, кВ, не менее

импульс

частотой 50 Гц, под дождем

по уровню радио-помех

ПС 70Е

70

255

127 ; 146

303

3,4

100

40

25

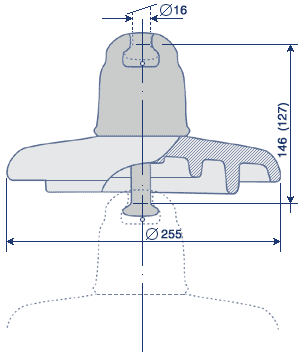

Габариты и размеры
