Разрядник РВО-6 У1

Разрядник вентильный однофазный РВО-6

Обеспечим выгодные цены . Пишите   tehnolog-zakaz@list.ru



Разрядники РВО-6, РВО-6У, РВО-6Н, РВО-6У1, РВО-6Н1 вентильные используются для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Разрядник вентильный однофазный РВО-6 У1

Разрядники РВО-6 изготавливаются для сетей с любой системой заземления нейтрали.

Разрядники РВО-6 У1, РВО-6 Т1 соответствуют ТУ 16-521.232-77 и группе IV по ГОСТ 16357-83.

Разрядники РВО-6 Н повышенной надежности и долговечности соответствуют ТУ 16-521.022-76 и группе IV по ГОСТ 16357-83.

Разрядники РВО-6 применяются для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

– от -50 до +55° С – для разрядников типов РВО-6Н;

– от -45 до +40° С – для исполнения У1;

– от -10 до +50°С – для типоисполнения Т1.

Высота установки над уровнем моря не более 1000м.

Относительная влажность воздуха:

– не более 98% – для разрядников типов РВО-6Н;

– при температуре +28° С до 100% – для исполнения У1;

– при температуре +35° С до 100% – для исполнения Т1.





Технические характеристики



Наименование параметра

РВО 6У1
РВО 6Н

Класс напряжения сети, кВ действующее

6

Номинальное напряжение, кВ действующее

7,5

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее:



– не менее

16

– не более

19

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ, не более

32

Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более



– с амплитудой тока 3000А

25

– с амплитудой тока 5000А

27

Выпрямленное испытательное напряжение при измерении тока утечки, кВ

6

Ток утечки, мкА

6

Токовая пропускная способность:



– 20 импульсов тока волной 16/40 мкс, кА

5,0

– 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А

75

Длина пути утечки внешней изоляции, см, не менее

18

Допустимое тяжение проводов, Н, не менее

300

Высота, (Н), мм, не более

294

Масса, кг, не более

3,1



Разрядник вентильный однофазный РВО-6

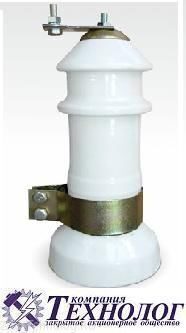

Разрядник РВО-6 состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.





Условное обозначение:





РВО - XX Н У(Т) 1

Р

– разрядник

В

– вентильный

О

– облегченный

ХХ

– класс напряжения в кВ

Н

– повышенной надежности и долговечности

У(Т)

– климатическое исполнение

1

– категория размещения
