Кабельные муфты 4КВНТп-1 70/120

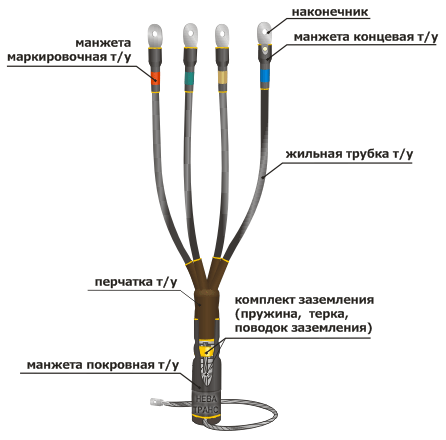

Муфта кабельная 4 КВ(Н)Тп 70/120  предназначена для оконцевания 4-х жильных силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 кВ. Устанавливаются в помещениях всех категорий влажности и на открытом воздухе. Концевые кабельные муфты 4КВНТП 70-120 состоят из термоусаживаемой перчатки, на внутренней поверхности которой нанесен специальный термоплавкий клей, термоусаживаемых трубок различного диаметра, изолирующих жилы разделанного кабеля, и манжет.

Для заземления оболочки кабеля в состав комплекта муфт входит арматура для паяного и непаяного присоединения заземляющего провода. Рекомендуются при невозможности заранее узнать тип изоляции жилы.

Комплект может быть представлен в нескольких вариантах: с болтовыми наконечниками, наконечниками под опрессовку на алюминиевую и медную жилу, без наконечников.

В комплект муфт с болтовыми наконечниками входят алюминиевые наконечники с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика.

Болтовые наконечники ЗЭТА предусмотрены для монтажа как на алюминиевую, так и на медную жилы.

Технические характеристики 4КВНТП 70/120 ЗЭТА

Вид изделия :	Муфта кабельная
Тип муфты :	концевая К
Рабочее напряжение :	до 1000 В
Количество жил :	4
Система заземления :	универсальная
Наличие защитного слоя в кабеле :	с бронёй / без брони
Тип изоляции :	полиэтилен/бумага/ПВХ
Длина разделки :	1000 мм
Изготавливается по :	ТУ 3599-007-99856433-2011

• Концевая кабельная термоусадочная муфта 4КВНТп-1-70/120 б нг-LS не поддерживающая горение. С болтовыми наконечниками 2НБ 70/120.
•
• диапазон сечений (мм²): 70/120;
• тип установки: внутренний и наружный
• тип кабеля: с бороней и без брони
• болтовые наконечники входят в комплект: нет;
• изоляция: бумажная;
• тип муфты: концевая;
• напряжение (В): 1000;
• жил в кабеле: 4;
• сечение на кабель (мм²): 70 95 120

• Соответствует требованиям ГОСТ 13781.0-86
• Комплект 4КВНТп-1-70/120 б нг-LS универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты 4КВНТп-1-70/120 б нг-LS, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов

Муфты кабельные 4КВТп-1 70/120 (б) КВТ с наконечниками со срывными болтами.

• Предназначены для оконцевания 4-х жильных кабелей:

• с бумажной маслопропитанной или пластмассовой изоляцией
• с броней или без брони
• на напряжение до 1кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
• Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрес совку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
