Пускатель электромагнитный ПМА



Пускатели электромагнитные ПМА предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц



При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.



Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.


Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором.



Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т.ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.

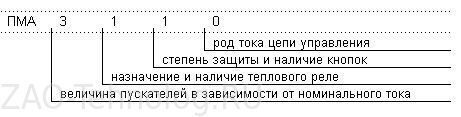

Структура условного обозначения магнитных пускателей серии ПМА:





Возможные обозначения магнитных пускателей серии ПМА



величина пускателей в зависимости от номинального тока:


  3 —40А;
  4 —63А;
  5 —100А;
  6 —160А;



назначение и наличие теплового реле:


  1 — нереверсивный без теплового реле;
  2 — нереверсивный с тепловым реле;
  3 — реверсивные без теплового реле с электрической блокировкой;
  4 — реверсивные с тепловым реле с электрической блокировкой;
  5 — реверсивные без теплового реле с электрической и механической блокировками;
  6 — реверсивные с тепловым реле с электрической и механической блокировками;
  7 — нереверсивные с аппаратом позисторной защиты АЗП;
  8 — реверсивные с АЗП и механической блокировкой;
  9 — нереверсивные с аппаратом позисторной защиты УВТЗ-1М;
  0 — реверсивные с УВТЗ-1М и с механической и электрической блокировками;



степень защиты и наличие кнопок:


  0 — IP00 без кнопок;
  1 — IP40 без кнопок;
  2 — IP54 без кнопок;
  3 — IP40 c кнопками П+С;
  4 — IP54 c кнопками П+С;
  5 — IP40 с кнопками П+С+сигнальная лампа;
  6 — IP54 с кнопками П+С+ сигнальная лампа;

род тока цепи управления:
  0 — переменный;
  1 — постоянный;




Основные технические параметры магнитных пускателей серии ПМА



ПМА 3000

ПМА 4000

ПМА 5000

ПМА 6000

номинальный ток, А

40

63

100

160

номинальное напряжение катушек управления
при постоянном токе

24, 48, 60, 110, 220, 600

номинальное напряжение катушек управления
при частоте цепи управления ~50Гц

24, 36, 127, 220, 380, 440, 500, 600

номинальное напряжение катушек управления
при частоте цепи управления ~60Гц

24, 115, 220, 380, 400



Выпускаются в следующих исполнениях:
  — открытое без теплового реле;
  — открытое с тепловым реле;
  — закрытое без теплового реле;
  — закрытое с тепловым реле.


Ток теплового реле пускателя соответствует номинальному току пускателя.
Напряжение главной цепи пускателей ПМА составляет 380-660 В.
Степень защиты соответствует IP00, IP40, IP54.



Габариты и размеры



Серия

Степень
защиты

B

B1

L

L1

H

ПМА 3000

IP00

88

92

102

170

118

ПМА 3000

IP40

182

182

275

315

175

ПМА 4000

IP00

112

117

135

220

143,5

ПМА 4000

IP40

210

210

275

364

178

ПМА 5000

IP00

125

150

150

230

160

ПМА 5000

IP40

235

248

348

468

206

ПМА 6000

IP00

143

143

199

292

192

ПМА 6000

IP40

327

327

440

555

242



Установочные размеры





серия

Степень
защиты

C

D

ПМА-3000

IP00

75

75

ПМА-3000

IP40

100

180

ПМА-4000

IP00

100

100

ПМА-4000

IP40

130

178

ПМА-5000

IP00

94,5

100

ПМА-5000

IP40

150

250

ПМА-6000

IP00

111

100

ПМА-6000

IP40

222

342
