Муфты кабельные концевые термоусаживаемые наружной установки КНТп Михнево предназначены для оконцевания многожильных силовых кабелей с бумажной пропитанной или пластмассовой изоляцией на напряжение до 10 кВ. Муфты КНТп предназначены для установки на открытом воздухе, в том числе в качестве мачтовых.
Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых - способность уменьшаться в объеме при нагревании при сохранении изначальной формы (термоусадка).
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.
Концевая муфта состоит в основном из термоусаживаемых частей (трубок различного диаметра, манжет и трех или четырехжильной перчатки в зависимости от кабеля), являющихся маслостойкими, а также стойкими к температурным колебаниям. Перчатка состоит из изолирующего термоусаживаемого материала. На внутренней поверхности термоусаживаемой перчатки нанесен термоплавкий клей- герметик, обеспечивающий высокую степень адгезии. Также в состав комплектующих концевой термоусаживаемой муфты входят жильные изоляторы, стойкие к воздействию окружающей среды и токам утечки.
Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 30 кВ/мм. кв. при температуре от –50 до +100° С. В состав комплекта муфт входит арматура для непаяного присоединения заземляющего провода, включающая контактную пластину, ленточную пружину и провод заземления.
Структура обозначания муфты концевой термоусаживаемой наружной установки КНТп:
|
КНТп 3*120-10 |
|
|
"К" |
- концевая |
|
"Н" |
- наружной установки |
|
"Т" |
- термоусаживаемая |
|
"п" |
- перчатка |
|
"3*120" |
- 3-х жильный кабель с сечением жилы -120 |
|
"10" |
- напряжение (кВ) |
Технические характеристики муфты концевой термоусаживаемой наружной установки КНТп:
|
Технические характеристики муфты концевой термоусаживаемой наружной установки КНТп:
|
Тип муфты |
Количество и сечение жил кабеля
для номинального напряжения |
|
1 кВ |
6 кВ |
10 кВ |
|
3КНТп 1 - 50...25 |
3 х 25
3 х 35
3 х 50 |
|
|
|
3КНТп 1 - 120...70
3КНТп 1 - 240...150 |
3 х 70
3 х 95
3 х 120
3 х 150
3 х 185
3 х 240 |
|
|
|
3КНТп 10 - 50...25 |
|
3 х 25
3 х 35
3 х 50 |
3 х 16
3 х 25
3 х 35
3 х 50 |
|
3КНТп 10 - 120...70
3КНТп 10 - 240...150 |
|
3 х 70
3 х 95
3 х 120
3 х 150
3 х 185
3 х 240 |
3 х 70
3 х 95
3 х 120 |
|
4КНТп 1 - 50...25 |
3 х 25 + 1 х 16
3 х 35 + 1 х 16
3 х 50 + 1 х 25 |
|
|
|
4КНТп 1 - 120...70
4КНТп 1 - 240...150 |
3 х 70 + 1 х 25
3 х 95 + 1 х 35
3 х 120 + 1 х 35
3 х 150 + 1 х 50
3 х 185 + 1 х 70 |
|
| |

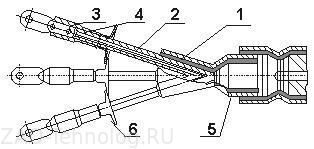

3КНТп 1 - 120...70 1. Перчатка; 2. Трубка; 3. Бандажирующая манжета; 4. Герметизирующий слой; 5.Изолирующая манжета; 6. Изолятор проходной 3.
3КНТп 10 - 50...25

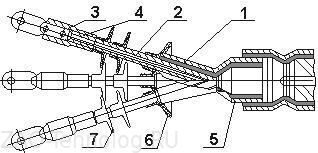

1. Перчатка; 2. Трубка; 3. Бандажирующая манжета; 4. Герметизирующий слой; 5. Изолирующая манжета; 6. Изолятор проходной 1; 7. Изолятор проходной

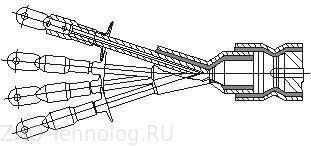

4КНТп 1 - 50...25 |
