3КВТп кабельные концевые муфты, 3КВТп-1 (25-50), 3КВТп-1 (70-120), 3КВТп-1 (150-240)

Концевые кабельные муфты 4КВТп(КНТп)-1, 3КВТп(КНТп)-1

Цена на кабельные муфты КВТ>>





Кабельные концевые муфты внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.

Типы:
муфты 4КВТп (КНТп)-1
(для внутренней и наружной установки)

муфты 3КВТп (КНТп)-1

(для внутренней и наружной установки)

Концевые кабельные муфты внутренней и наружной установки 4КВТп(КНТп)-1 и 3КВТп(КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

Кабельные муфты 4КВТп(КНТп)-1, 3КВТп(КНТп)-1 могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.


Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ААБЛ, ААШв, АСБ, АВБбШв, АВВГ, АПвВГ, ВБбШв, ВВГ, NYM, ПвВГ и их аналогов.

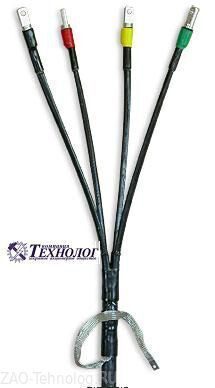

Описание конструкции концевой муфты

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета.

Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям.

Для кабелей с броней используется комбинированная система заземления.

Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке.

Крепеж на бронелентах кабеля осуществляется методом пайки.

Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета.

Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля.

Корень разделки кабеля герметизируется изолирующей перчаткой.

На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей.

После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея.

Для идентификации фаз используются цветные маркировочные трубки.



Наименование муфты

Тип установки

Рабочее
напряжение, кВ

Число жил
кабеля

Сечение жил
кабеля, мм²

Тип изоляции
кабеля

4КВТп (КНТп) 1-25/50

внутренняя/ наружная

1

4

25, 35, 50

бумажная
масл.пропитанная,
пластмассовая

4КВТп (КНТп) 1-70/120

внутренняя/ наружная

1

4

70, 95, 120

4КВТп (КНТп) 1-150/240

внутренняя/ наружная

1

4

150, 185, 240

3КВТп (КНТп) 1-25/50

внутренняя/ наружная

1

3

25, 35, 50

3КВТп (КНТп) 1-70/120

внутренняя/ наружная

1

3

70, 95, 120

3КВТп (КНТп) 1-150/240

внутренняя/ наружная

1

3

150, 185, 240



Отличительные особенности и преимущества:

1.     Материалы, из которых изготовлены термоусаживаемые компоненты кабельных муфт, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.

2.     Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции.

3.     Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.

4.     Наличие пружины постоянного давления для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.

5.     Комплект кабельной концевой муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа «3+1» с нулевой жилой меньшего сечения.

6.     Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.

7.     Возможность использования одного комплекта термоусаживаемой муфты для различных типов кабеля.

8.     Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.

9.     Высокое качество комплектующих и используемых композиционных материалов.

10. Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты.









Базовая комплектация муфты:муфтп 4КВТп

1.        Изолирующая перчатка*

2.        Изолирующие трубки*

3.        Манжеты изолирующие концевые*

4.        Маркировочные трубки*

5.        Поясная манжета*

6.        Провод заземления с наконечником

7.        Припой

8.        Паяльный жир

9.        Пружина постоянного давления

10.     Бандажная медная проволока

11.     Изоляционная лента (ПВХ)

12.     Наждачная бумага

13.     Салфетки обтирочные (х/б)

14.     Перчатки монтажника

15.     Инструкция по монтажу

16.     Комплектовочная ведомость

17.     Упаковочная коробка
*-термоусаживаемые компоненты

Структура условного обозначения













ЦЕНЫ от 29.11.2016

Цена кабельной муфты

Рисунок

Наименование кабельной муфты

Производство

Цена/руб

Кабельная муфта 3КВТп-10-25/50

(КВТ)

1 184,59

Кабельная муфта 3КВТп-10-70/120

(КВТ)

1 379,40

Кабельная муфта 3КВТп-10-150/240

(КВТ)

1 591,15

Кабельная муфта 3КВТп-10-25/50-Б

(КВТ)

1 545,17

Кабельная муфта 3КВТп-10-70/120-Б

(КВТ)

1 850,09

Кабельная муфта 3КВТп-10-150/240-Б

(КВТ)

2 234,87

Кабельная муфта 3КНТп-10-25/50

(КВТ)

1 518,55

Кабельная муфта 3КНТп-10-70/120

(КВТ)

1 753,29

Кабельная муфта 3КНТп-10-150/240

(КВТ)

1 988,03

Кабельная муфта 3КНТп-10-25/50-Б

(КВТ)

1 848,88

Кабельная муфта 3КНТп-10-70/120-Б

(КВТ)

2 211,88

Кабельная муфта 3КНТп-10-150/240-Б

(КВТ)

2 618,44
