Наконечники кабельные медные под пайку ПМ

Обеспечим выгодные цены . Пишите   tehnolog-zakaz@list.ru

Наконечники кабельные медные ТУ 36-33-83, закрепляемые пайкой применяются для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм2 на напряжение до 35 кВ.



Кабельные наконечники ПМ изготавливаются из медного листа марки М1 и М2.



Климатическое исполнение медных наконечников ПМ – УХЛЗ.


Медные наконечники под пайку представлены в двух базовых модификациях:

  • Стандартные без покрытия
  • Электролитически луженые

Луженые кабельные медные наконечники под пайку имеют защитное покрытие, выполненное методом гальванического лужения: олово-висмут (Sn-Bi).



Допустимая толщина покрытия согласно ГОСТ 23891-80 в диапазоне от 6 до 12 мкм.



Допустимое содержание висмута (Bi) 0,3-3,8%.



Легирование висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.



Защитное покрытие кабельных наконечников позволяет упростить и ускорить процесс пайки.



Наиболее часто встречающиеся на практике условные обозначения медных наконечников под пайку:



1) Буквенные обозначения: П; Cu(п)



  • "П" - обозначает, что наконечник под пайку.
  • Cu(п) - Cu - Латинское обозначение для меди из таблицы Менделеева.
    Буква "п" в скобках обозначает, что наконечник под пайку.

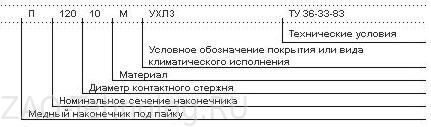

2) Цифровые обозначения: 120-10; 120



Основные технические параметры медных наконечников под пайку
климатическое исполнение УХЛЗ согласно ТУ 36-33-83







Тип

Диаметр, мм2

Размеры, мм

Масса, г/шт.,
не более

L

D

d

l

d1

S

П 2,5 - 4

2,5

17

8

4,3

5

2,8

0,8

0,67

П 2,5 - 5

2,5

17

8

5,3

5

2,8

0,8

1,05

П 2,5 - 6

2,5

17

8

6,4

5

2,8

0,8

1,1

П 4 - 4

4

17

8

4,3

5

3,4

1

1,36

П 4 - 5

4

17

8

5,3

5

3,4

1

1,63

П 4 - 6

4

17

8

6,4

5

4,2

1

1,78

П 6 - 4

6

18

8

4,3

6

4,2

1

1,56

П 6 - 5

6

18

8

5,3

6

4,2

1

1,83

П 6 - 6

6

18

10

6,4

6

4,2

1

1,96

П 10 - 5

10

23

10

5,3

8

5,3

1

2,53

П 10 - 6

10

23

10

6,4

8

5,3

1

2,59

П 10 - 8

10

23

12

8,4

8

5,3

1

3,5

П 16 - 6

16

29

12

6,4

10

6,3

1,2

4,6

П 16 - 8

16

29

12

8,4

10

6,3

1,2

6,4

П 25 - 6

25

40

15

6,4

16

8

2

9

П 25 - 8

25

40

15

8,4

16

8

2

10,2

П 35 - 8

35

46

20

8,4

18

9

2

16,8

П 50 - 8

50

50

20

8,4

20

10

2,5

25,3

П 70 - 10

70

60

25

10,5

24

13

3

48,5

П 95 - 10

95

70

25

10,5

28

15

4

83,6

П 120 - 10

120

70

25

10,5

28

16

4

93,1

П 150 - 12

150

85

35

13

32

18

5

165,7

П 185 - 12

185

90

35

13

36

20

5

186,6

П 240 - 16

240

100

46

17

36

24

5

227
